Wemos D1 mini Led Controller V.1.0
Einblick
Die Zielsetzung dieses Projekts war es, mittels App-Steuerung die Geschwindigkeit und Helligkeit eines WS2811-LED-Streifens zu regeln. Das Projekt ist in Version 1.0 bereits vollständig verwendungsfähig und kann praktisch eingesetzt werden. Eventuell werden später noch weitere Funktionen ergänzt.
Technische Daten
Wemos D1 mini (ESP8266)
WS2811, 800 kHz
WLAN (Android-App, HTTP)
5 V DC
1.0 (Stand: 08/2025)
40 (Stand: 08/2025)
Bauteile / BOM
- Wemos D1 mini (ESP8266)
- 74HCT125 (Pegelwandler für WS2811-Signal)
- 14-poliger IC-Sockel (für 74HCT125)
- 2× Einpol-Klemme (Schraubklemme für Versorgung & LED-Streifen)
- 1× Elektrolytkondensator 1000 µF (zur Pufferung der LED-Stromversorgung)
- 1× Lochrasterplatine
Verschaltung
| Bauteil | Pin | Verbunden mit | Hinweis |
|---|---|---|---|
| 74HCT125 | Pin 1 (/1OE) | GND | Ausgang dauerhaft aktiv |
| 74HCT125 | Pin 2 (1A) | Wemos D1 (GPIO5) | Daten-Eingang |
| 74HCT125 | Pin 3 (1Y) | WS2811 DIN | Optional Widerstand 220–470 Ω |
| 74HCT125 | Pin 7 | GND | Masse |
| 74HCT125 | Pin 14 | +5 V | Versorgung |
| 74HCT125 | Pin 4, 10, 13 (/2OE, /3OE, /4OE) | +5 V | Kanäle deaktivieren |
| 74HCT125 | Pin 5, 9, 12 (2A, 3A, 4A) | GND | Eingänge unbenutzt |
| 74HCT125 | Pin 6, 8, 11 (2Y, 3Y, 4Y) | NC | nicht verbunden |
Build-Log
Start: Ich habe das Projekt begonnen, weil vorhandene LED-Treiber und Controller nicht in der Lage waren, genau diese Puls-Sequenz zu generieren: Von links nach rechts sollte jede LED nacheinander aufleuchten – die erste jedoch erst dann wieder, wenn die letzte erloschen ist. Da kein fertiger Controller das leisten konnte, habe ich mein eigenes Arduino-Skript entwickelt.
Software: Grundlage sind die Bibliotheken
ESP8266WiFi.h, ESP8266WebServer.h und Adafruit_NeoPixel.h.
Damit konnte ich die Steuerung per WLAN aufbauen und eine Verbindung zur Android-App herstellen,
die ich mit Android Studio entwickelt habe.
Probleme & Lösungen: Während der Testläufe stellte ich fest, dass es zu Signal-Schwankungen auf der Datenleitung kam. Die Lösung war, einen Kondensator zwischen Data und GND am Ausgang einzubauen, um die Signale zu stabilisieren. Damit läuft die Ansteuerung jetzt zuverlässig.
Status: Seit diesen Anpassungen ist das Projekt in Version 1.0 voll einsatzfähig. Weitere Funktionen sind für die Zukunft geplant.
Start: Das Projekt begann, weil andere LED-Controller meine gewünschte Pulssequenz nicht darstellen konnten …
Vorderseite der Lochrasterplatine mit Wemos D1 mini und 74HCT125.

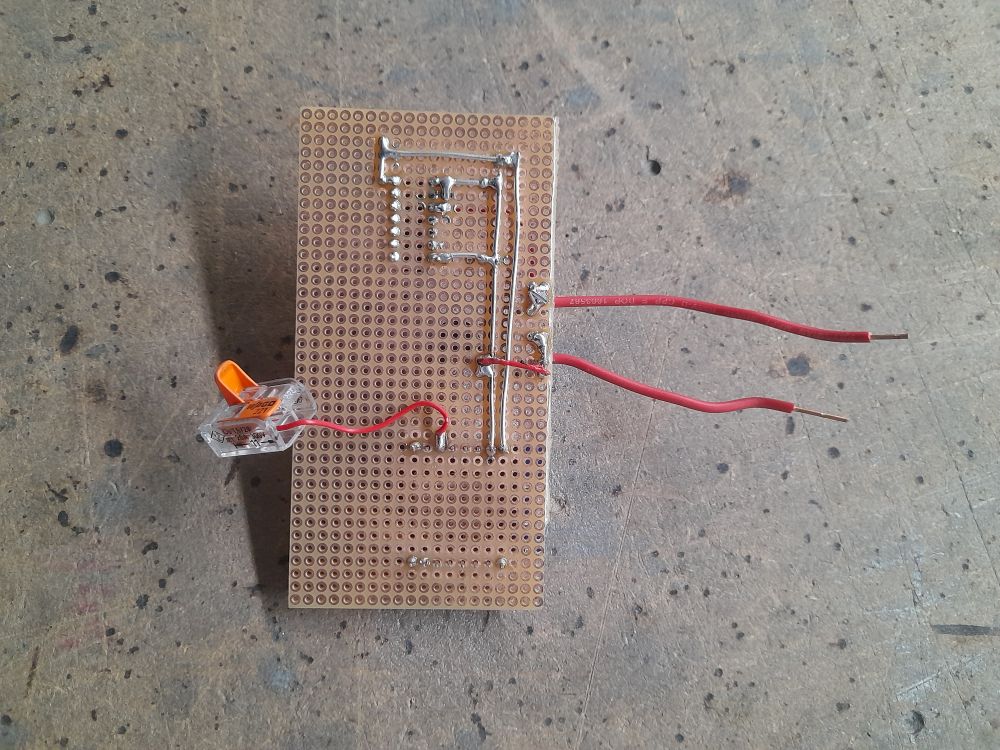

Rückseite der Platine mit Verdrahtung und Lötpunkten.
Status: Projekt Version 1.0 ist voll einsatzfähig.
Downloads
Alle benötigten Treiber, Bibliotheken, das Programm für den Wemos D1 mini sowie die Android-App findest du gesammelt auf der Download-Seite.
